歡迎訪問深圳市宏圖硅膠科技有限公司網站

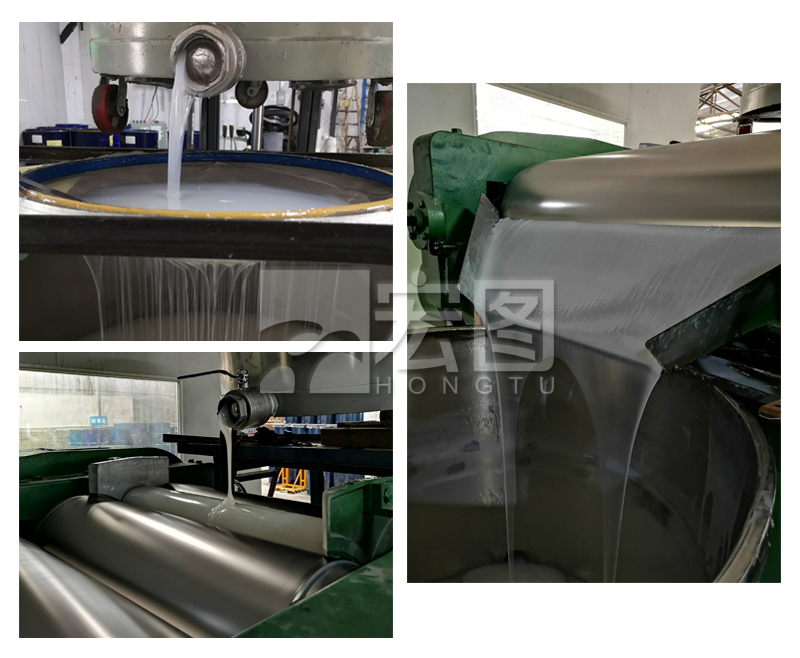

液體硅膠的固化不是一個簡單的水分蒸發過程，而是一個復雜的化學交聯反應過程。因此，它的固化時間會受到諸多內外因素的顯著影響。同一個批次的硅膠，在不同條件下，固化時間可能從1小時到幾天不等。主要分為固化機理差異和環境/操作條件兩大類，宏圖給大家簡述一下。
固化機理與材料特性
硅膠類型：
加成型：通過乙烯基與硅氫鍵的加成反應固化，無副產物，固化速度快，常溫或加熱可加速，典型配比1:1，耐溫范圍-50℃至200℃，適用于醫療、電子等精密領域。
縮合型：通過羥基與交聯劑的縮合反應，釋放醇/水等副產物，固化速度較慢，常溫下需24小時以上，配比多為100:2-5，成本低但尺寸精度和耐候性略差，多用于模具、密封件等。
固化劑與配比：
固化劑種類（鉑金、有機錫等）和用量直接影響反應速率。配比錯誤（如過量/不足）會導致固化不完全、脆性增加或操作時間縮短；混用不同類型固化劑（如加成型與縮合型混用）可能引發“中毒”現象，導致不固化。
環境溫度：
溫度是決定硅膠固化速度的絕對主導因素?；瘜W界有一個近似規律：環境溫度每升高10℃，化學反應速度大約加快1倍。
高溫（夏天/加熱）： 在35℃時，說明書標稱4小時的膠可能1.5-2小時就能脫模。
低溫（冬天/未加熱）： 在15℃時，同樣標稱4小時的膠，可能需要8-12小時甚至更久才能徹底干透。
結論： 提高溫度是加快固化唯一正確且安全的途徑。
液體硅膠固化時間需綜合考慮硅膠類型、固化劑配比、溫度等環境條件。購買宏圖液體硅膠實際操作中，會提供產品說明書，大家通過實驗優化參數如配比、溫度、時間，并監控環境因素，就可確保固化效果和產品性能。如有操作中的疑問，還提供一對一的售后服務，幫助大家解決問題。
